CDLF型立式不銹鋼多級離心泵

流量：1-22m3/h；

揚程：6-232m；

功率：0.37-15kw；

轉速：2900r/min；

口徑：φ25-φ50；

溫度范圍：-15℃-+120℃；

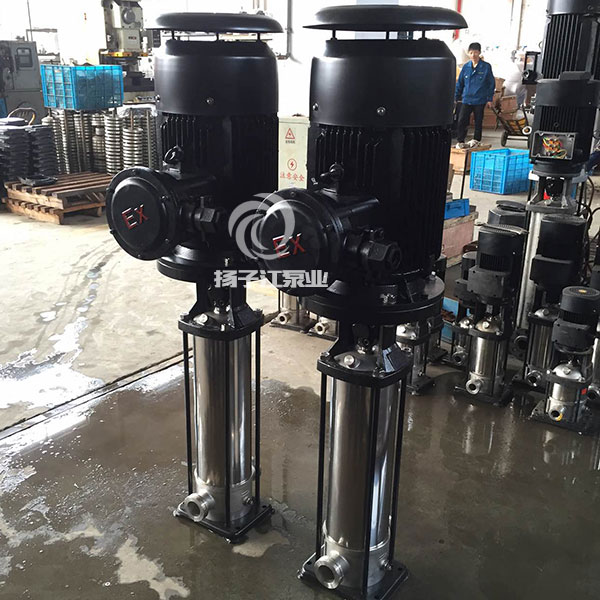

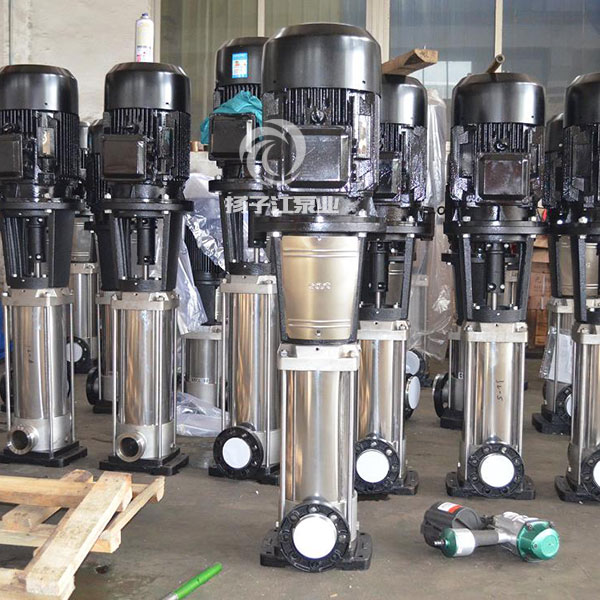

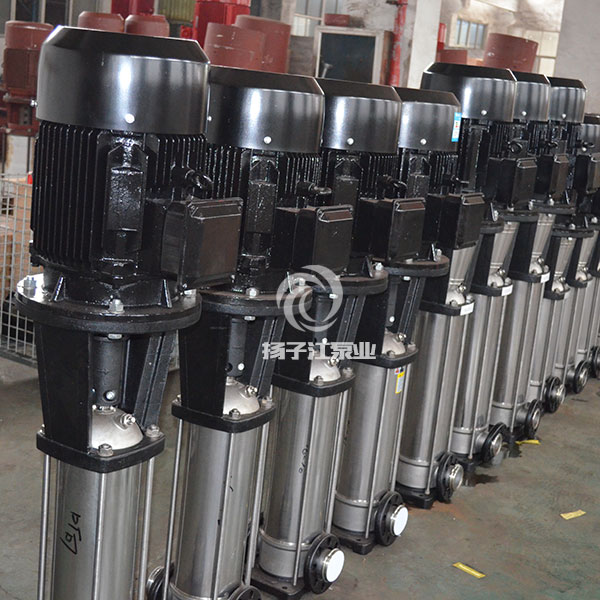

說明書下載不銹鋼耐腐蝕泵實物圖標牌合格證產品視頻

下一個[CQB型不銹鋼耐腐蝕泵]上一個：[IH型變頻不銹鋼化工離心泵]

CDLF型立式不銹鋼多級離心泵產品簡介

CDLF立式不銹鋼輕型多級泵是采用國際先進技術制造而成，其大優點是采用先進水力模型設計，高效率，高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。軸封采用耐磨機械密封，無泄漏。電機采用鋁外殼，進口軸承，絕緣等級F級。泵運轉平穩，低噪音，整機質量可靠外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色環保、節能的水泵。

CDLF型立式不銹鋼多級離心泵型號意義

CDLF型立式不銹鋼多級離心泵性能范圍

流量：1-22m3/h；

揚程：6-232m；

功率：0.37-15kw；

轉速：2900r/min；

口徑：φ25-φ50；

溫度范圍：-15℃-+120℃；

CDLF型立式不銹鋼多級離心泵產品特點

1、進的制造工藝，大大提高泵的性能及使用壽命。

2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。

3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。

4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。

5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。

6、采用標準電機，用戶可方便地根據需要配備電機。

7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

CDLF型立式不銹鋼多級離心泵輸送介質

1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質。

2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。

3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

CDLF型立式不銹鋼多級離心泵產品用途

供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。

工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。

工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。

水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。

灌溉：農田灌溉、噴灌、滴灌。

CDLF型立式不銹鋼多級離心泵結構圖

序號	部件名稱	序號	部件名稱
1	電機	5	中間腔體
2	機架	6	底板
3	軸	7	泵體
4	葉輪	8	機械密封

CDLF型立式不銹鋼多級離心泵性能參數

型號	流量	揚程	效率	轉速	電機功率	必須汽蝕余量	高度	重量
25CDLF2-20	2	15	72	2900	0.37	1.8	445	20
25CDLF2-30	2	22	72	2900	0.37	1.8	463	20
25CDLF2-40	2	30	72	2900	0.55	1.8	481	20
25CDLF2-50	2	37	72	2900	0.55	1.8	499	20
25CDLF2-60	2	45	74	2900	0.75	1.8	522	20
25CDLF2-70	2	52	74	2900	0.75	1.8	540	25
25CDLF2-80	2	60	74	2900	1.1	1.8	548	25
25CDLF2-90	2	67	76	2900	1.1	1.8	596	25
25CDLF2-100	2	75	76	2900	1.1	1.8	614	30
25CDLF2-110	2	82	76	2900	1.1	1.8	632	30
25CDLF2-120	2	90	76	2900	1.5	1.8	650	30
25CDLF2-130	2	97	82	2900	1.5	1.8	685	35
25CDLF2-140	2	105	82	2900	1.5	1.8	703	35
25CDLF2-150	2	112	82	2900	1.5	1.8	721	35
25CDLF2-160	2	120	82	2900	1.5	1.8	759	35
25CDLF2-170	2	127	82	2900	1.5	1.8	777	40
25CDLF2-180	2	135	84	2900	2.2	1.8	795	40
25CDLF2-190	2	142	84	2900	2.2	1.8	813	40
25CDLF2-200	2	150	84	2900	2.2	1.8	831	40
25CDLF2-210	2	157	84	2900	2.2	1.8	849	40
25CDLF2-220	2	165	84	2900	2.2	1.8	867	45
25CDLF2-230	2	172	84	2900	3	1.5	918	45
25CDLF2-240	2	180	84	2900	3	1.8	936	45
25CDLF2-250	2	187	84	2900	3	1.8	945	50
25CDLF2-260	2	195	86	2900	3	1.8	972	50
型號	流量	揚程	效率	轉速	電機功率	必須汽蝕余量	高度	重量
32CDLF4-20	4	16	72	2900	0.37	1.8	460	20
32CDLF4-30	4	24	72	2900	0.55	1.8	490	20
32CDLF4-40	4	32	74	2900	0.75	1.8	520	20
32CDLF4-50	4	40	76	2900	1.1	1.8	570	20
32CDLF4-60	4	48	76	2900	1.1	1.8	595	20
32CDLF4-70	4	56	76	2900	1.5	1.8	640	25
32CDLF4-80	4	64	82	2900	1.5	1.8	665	25
32CDLF4-90	4	72	82	2900	2.2	1.8	715	30
32CDLF4-100	4	80	84	2900	2.2	1.8	740	30
32CDLF4-110	4	88	84	2900	2.2	1.8	765	30
32CDLF4-120	4	96	84	2900	2.2	1.8	795	30
32CDLF4-130	4	104	84	2900	3	1.8	860	35
32CDLF4-140	4	112	84	2900	3	1.8	885	35
32CDLF4-150	4	120	84	2900	3	1.8	910	35
32CDLF4-160	4	128	86	2900	3	1.8	935	35
32CDLF4-170	4	136	86	2900	4	1.8	1000	40
32CDLF4-180	4	144	86	2900	4	1.8	1025	40
32CDLF4-190	4	152	87	2900	4	1.8	1050	40
32CDLF4-200	4	160	87	2900	4	1.8	1075	40
32CDLF4-210	4	168	87	2900	4	1.8	1100	45
32CDLF4-220	4	176	87	2900	4	1.8	1130	45
型號	流量	揚程	效率	轉速	電機功率	必須汽蝕余量	高度	重量
40CDLF8-20	8	18	74	2900	0.75	2.3	575	25
40CDLF8-30	8	27	76	2900	1.1	2.3	625	30
40CDLF8-40	8	36	82	2900	1.5	2.3	665	30
40CDLF8-50	8	45	84	2900	2.2	2.3	715	40
40CDLF8-60	8	54	84	2900	2.2	2.3	745	40
40CDLF8-70	8	63	84	2900	3	2.3	810	45
40CDLF8-80	8	72	86	2900	3	2.3	840	45
40CDLF8-90	8	81	86	2900	4	2.3	905	55
40CDLF8-100	8	90	87	2900	4	2.3	935	55
40CDLF8-110	8	99	87	2900	4	2.3	965	55
40CDLF8-120	8	108	87	2900	4	2.3	995	55
40CDLF8-130	8	117	87	2900	5.5	2.3	1100	80
40CDLF8-140	8	126	88.5	2900	5.5	2.3	1130	80
40CDLF8-150	8	135	88.5	2900	5.5	2.3	1160	80
40CDLF8-160	8	144	88.5	2900	5.5	2.3	1190	80
40CDLF8-170	8	153	88.5	2900	7.5	2.3	1220	90
40CDLF8-180	8	162	89	2900	7.5	2.3	1250	90
40CDLF8-190	8	171	89	2900	7.5	2.3	1280	90
40CDLF8-200	8	180	89	2900	7.5	2.3	1310	95
型號	流量	揚程	效率	轉速	電機功率	必須汽蝕余量	高度	重量
50CDLF16-20	16	24	84	2900	2.2	4.6	665	40
50CDLF16-30	16	36	86	2900	3	4.6	745	50
50CDLF16-40	16	48	86	2900	4	4.6	825	55
50CDLF16-50	16	60	88.5	2900	5.5	4.6	945	70
50CDLF16-60	16	72	88.5	2900	5.5	4.6	990	75
50CDLF16-70	16	84	89	2900	7.5	4.6	1035	80
50CDLF16-80	16	96	89	2900	7.5	4.6	1080	80
50CDLF16-90	16	108	89	2900	11	4.6	1255	140
50CDLF16-100	16	120	92.5	2900	11	4.6	1310	140
50CDLF16-110	16	132	92.5	2900	11	4.6	1365	145
50CDLF16-120	16	144	92.5	2900	11	4.6	1420	145
50CDLF16-130	16	156	92.5	2900	15	4.6	1545	150
50CDLF16-140	16	168	92.5	2900	15	4.6	1600	165

CDLF型立式不銹鋼多級離心泵性能圖譜

CDLF型立式不銹鋼多級離心泵安裝

1、CDLF型立式不銹鋼多級離心泵應于地面呈垂直安裝，安裝時要保證有充足冷空氣進入電動機冷卻風扇。泵底箭頭表示通過泵的灌流方向。

2、為使泵可能產生的噪聲減至小，好在泵的二側及基礎與泵體之間安裝抗振固定件。對接法蘭、襯墊、螺栓、PJE聯營器是作為輔件提供的，必須單獨訂購。倘有必要，須對泵進行清潔、修理或更換時，應在泵的兩側安裝隔離閥，以防止系統排水。多級離心泵安裝管道要避免空氣堵塞，尤其在泵的吸入側更應注意。管子應該這樣安裝，即溫度變化所引起的任何拉伸都不會影響到泵。如果泵安裝在長管子上，在示的前面和后面都應適當?shù)刂巍?

3、如多級離心泵有被石子、樹葉、小支條等堵塞的危險，那就要采取措施來防止此類事情發生。在吸管部位安裝濾網即可。

4、在某些安裝情況下，排水管已經呈水平安裝，或由泵向下傾斜著，那么泵內的水就會或必然是隔一些時候流掉，泵應受保護不使葉輪空動轉。在泵的近旁裝上一節裝有真空閥的壞管，就可避免這種情況。環管的高點至少應與泵的電動機的連接盤齊平。這樣排水管就能單獨地從泵內排水，反之亦然。

5、排水閥關閉時，是禁止泵運轉的，因為這會引起泵內溫度/蒸氣形成的提高，從而導致泵損壞。如有在排水間關閉時，泵的運轉有任何危險的話，用一只旁通或放水管接到出口，這樣，應保證有小量的液體流過泵。放水管，例如，可與水箱連接。

6、QDL、QDLF輕型多級泵的小量。

CDLF型立式不銹鋼多級離心泵舉例

典型的高壓沖刷系統圖的例子。揚子江泵業推薦這一種如圖所示的安裝方法，用于那些不能保證有“小流量”通過泵的場合。

1、輕型多級泵的液流開關，將對泵提供保護，不使它在液流太小時，泵運轉產生高熱而損壞。

2、輕型多級泵的濾網，是為了在用以輸送輕微污染水的裝置中，保護液流開關而裝設的。

注：在液流情況穩定以及能保證具有小流量的裝置中，上述措施是不需妥的。在有水錘危險的裝置中，總得在泵的出口邊裝上一只止回閥。切勿使用快速關閉閥，像快速關閉噴槍之類，因為這種噴槍能導致水錘。影響電動機與泵軸聯接，嚴重時會使泵軸斷裂。

CDLF型立式不銹鋼多級離心泵電氣連接

1、輕型多級泵在打開接線盒蓋以及除掉卸任何泵的零部件之前，一定要將電源關閉。電氣連接必須要由合格的電工按照當?shù)胤ㄒ?guī)進行。電動機接線盒必須與電源開關正確連接導線。操作電壓和頻率在銘牌上標出。注意所使用的電源要適合電動機。三相電動機必須連接到一只有保護功能的起動器上。

2、輕型多級泵的接線盒可以依次轉到90°停直在四個位置上。需要時，可用螺絲刀去掉聯軸器護板，但不要去掉聯軸器。旋出電動機固定在泵上的螺栓。轉動電機到所需的位置。再放上螺栓旋緊。重新裝上聯軸器護板，使它在泵頭的凹口內呈垂直對中。電氣連接應按照接線盒蓋內的線路圖來進行。

注：在輕型多級泵未充滿液體前，不要起動泵。

CDLF型立式不銹鋼多級離心泵發動起來

一、當輕型多級泵的液體水位高于泵進口的閉式系統或開式系統：

1、關閉排水隔離閥并旋松泵頭上的排氣螺釘。

2、請注意排氣口的方向，并要保證流出的水不會對人引起傷害或?qū)﹄妱訖C(jī)或其它部件引起損壞。在熱水裝置中，要特別注意由灼熱水引發的燙傷危險。

3、緩慢地打開吸水管上隔離閥，直到一股平穩的液流流出排氣閥為止。

4、輕型多級泵啟動時把排氣螺釘旋緊，把隔離閥完全打開。

二、當輕型多級泵的液體水位低于泵進口開式系統：

1、吸水管和泵必須先灌滿液體及排氣，然后再起動泵。

2、QDL2、4（QDLF2、4、8、16）

3、關閉排水隔離閥。將旁通閥對著止檔旋出少量見圖七。

4、取下灌注塞，從灌注口灌入液體，直至吸入管和泵完全充滿液體為止，將旁通閥重新旋緊。

5、輕型多級泵啟動時放回灌注塞，將它牢固地旋緊。

三、輕型多級泵啟動時檢查轉動方向：

1、在輕型多級泵未被灌滿液體之前，不要起動泵來檢查轉動方向。

2、在檢查電動機運轉方向時，不應拆卸聯軸器檢查。因為當聯軸器即經拿掉時，需要調整軸的位置。正確的轉動方向是由泵頭上或在電動機風扇蓋上的箭頭來表明。從風扇看過去，輕型多級泵應按逆時針方向轉動。
