XBD(I)型消防穩壓泵

XBD-L型消防泵主要用于消防系統管道增壓送水,也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

說明書下載消防泵系列實物圖標牌合格證產品視頻

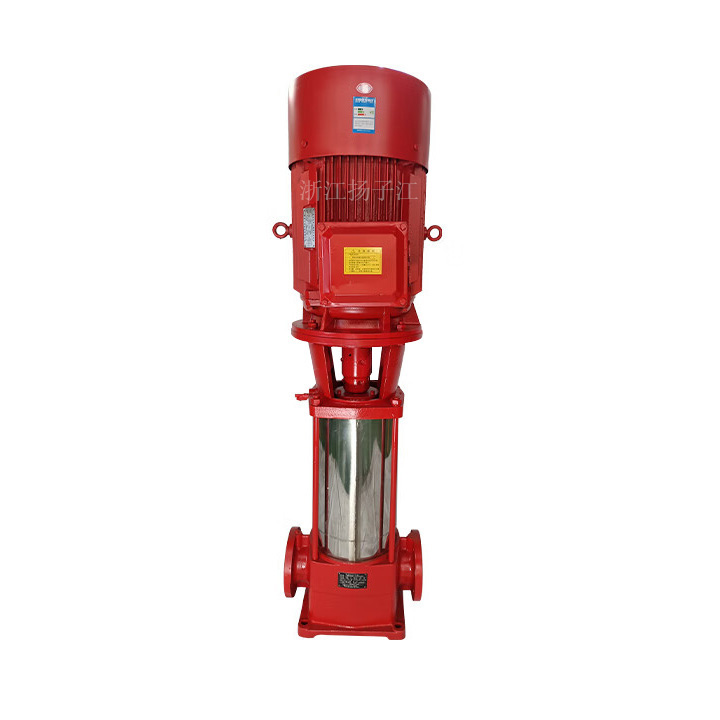

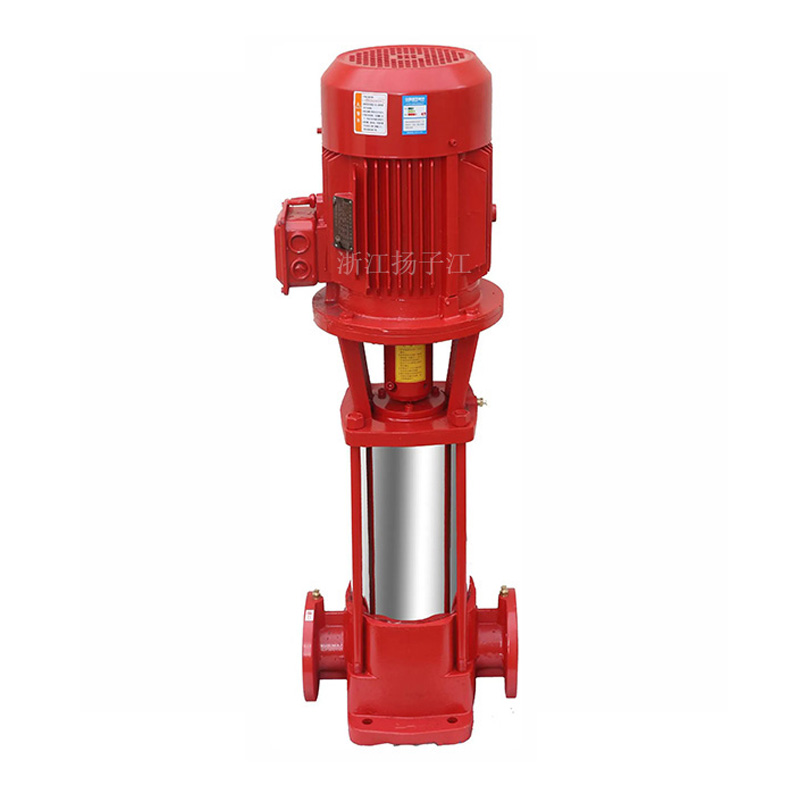

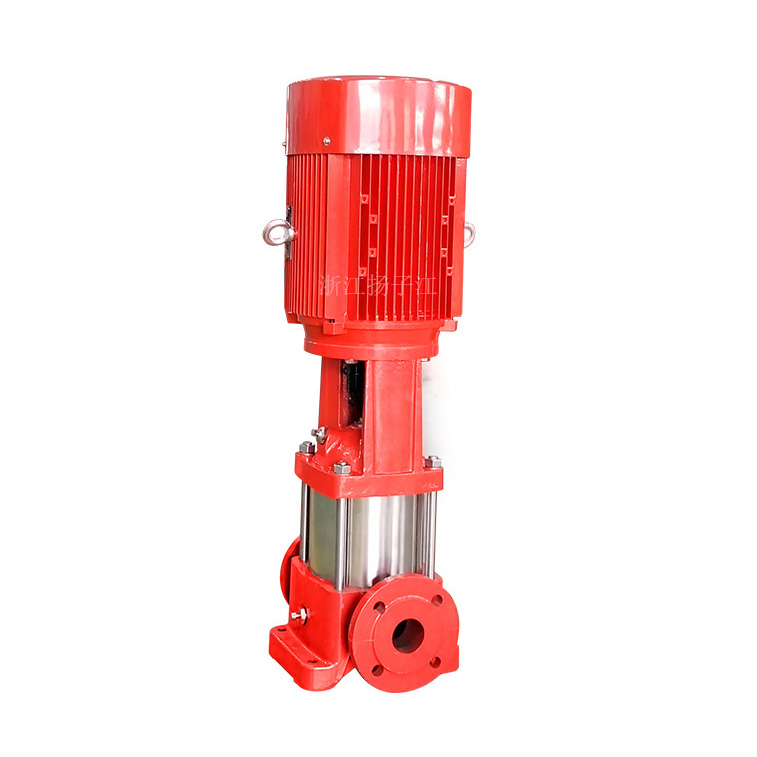

XBD(I)型消防穩壓泵產品概述

XBD(I)型消防穩壓泵系立式多級消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可用于廠礦給排水。輸送液體的流量范圍為5～80L/S，壓力范圍為0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為φ50～φ200m。

XBD(I)型消防泵具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼,軸封用耐磨機械密封,無泄漏,使用壽命長。泵以水力平衡解決軸向力,因而泵運轉平穩,低噪音,安裝條件優于XBD-DL固定多級消防泵可以簡便安裝于任一段水平管路中間。

XBD(I)型消防穩壓泵產品特點

1、多級消防泵機構緊湊、體積小、外形美觀，其立式機構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

2、多級消防泵吸入口和吐出口均水平方向，簡化了管路的連接。

3、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。

4、多級消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。

5、多級消防泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

XBD(I)型消防穩壓泵產品用途

XBD(I)型消防穩壓泵型號意義

XBD(I)型消防穩壓泵性能參數表

型號	流量 Q （L/S）	壓力 P （MPa)	轉速 n (r/min)	效率 η （%）	功率 N （KW）	必需汽蝕余量（NPSH）r (m)
XBD2.0/5-50L	4 5 6	0.22 0.20 0.16	1450	48 52 50	2.2	3.2
XBD3.0/5-50L	4 5 6	0.33 0.30 0.24	1450	48 52 50	3	3.2
XBD4.0/5-50L	4 5 6	0.44 0.40 0.32	1450	48 52 50	4	3.2
XBD5.0/5-50L	4 5 6	0.55 0.50 0.40	1450	48 52 50	5.5	3.2
XBD6.0/5-50L	4 5 6	0.66 0.60 0.48	1450	48 52 50	5.5	3.2
XBD7.0/5-50L	4 5 6	0.77 0.70 0.56	1450	48 52 50	7.5	3.2
XBD8.0/5-50L	4 5 6	0.88 0.80 0.64	1450	48 52 50	7.5	3.2
XBD9.0/5-50L	4 5 6	0.99 0.90 0.72	1450	48 52 50	11	3.2
XBD10.0/5-50L	4 5 6	1.10 1.00 0.80	1450	48 52 50	11	3.2
XBD2.8/10-65L	8 10 12	0.32 0.28 0.24	1450	54 60 58	5.5	3.2
XBD4.2/10-65L	8 10 12	0.48 0.42 0.36	1450	54 60 58	7.5	3.2
XBD5.6/10-65L	8 10 12	0.64 0.56 0.48	1450	54 60 58	11	3.2
XBD7.0/10-65L	8 10 12	0.80 0.70 0.60	1450	54 60 58	15	3.2
XBD8.4/10-65L	8 10 12	0.96 0.84 0.72	1450	54 60 58	15	3.2
XBD9.8/10-65L	8 10 12	1.12 0.98 0.84	1450	54 60 58	18.5	3.2
XBD11.2/10-65L	8 10 12	1.28 1.12 0.96	1450	54 60 58	22	3.2
XBD12.6/10-65L	8 10 12	1.44 1.26 1.08	1450	54 60 58	22	3.2
XBD14.0/10-65L	8 10 12	1.60 1.40 1.20	1450	54 60 58	30	3.2
XBD3.8/15-80L	12 15 18	0.40 0.38 0.36	1450	62 70 66	11	3.5
XBD5.7/15-80L	12 15 18	0.60 0.57 0.54	1450	62 70 66	15	3.5
XBD7.6/15-80L	12 15 18	0.80 0.76 0.72	1450	62 70 66	22	3.5
XBD9.5/15-80L	12 15 18	1.00 0.95 0.90	1450	62 70 66	30	3.5
XBD11.4/15-80L	12 15 18	1.20 1.14 1.08	1450	62 70 66	30	3.5
XBD13.3/15-80L	12 15 18	1.40 1.33 1.26	1450	62 70 66	37	3.5
XBD15.2/15-80L	12 15 18	1.60 1.52 1.44	1450	62 70 66	45	3.5
XBD17.1/15-80L	12 15 18	1.80 1.71 1.62	1450	62 70 66	45	3.5
XBD19.0/15-80L	12 15 18	2.00 1.90 1.80	1450	62 70 66	55	3.5
XBD3.8/25-100L	15 25 32	0.42 0.38 0.34	1450	65 72 70	18.5	3.5
XBD5.7/25-100L	15 25 32	0.63 0.57 0.54	1450	65 72 70	30	3.5
XBD7.6/25-100L	15 25 32	0.84 0.76 0.68	1450	65 72 70	37	3.5
XBD9.5/25-100L	15 25 32	1.05 0.95 0.85	1450	65 72 70	45	3.5
XBD11.4/25-100L	15 25 32	1.26 1.14 1.02	1450	65 72 70	55	3.5
XBD13.3/25-100L	15 25 32	1.47 1.33 1.19	1450	65 72 70	75	3.5
XBD15.2/25-100L	15 25 32	1.68 1.52 1.36	1450	65 72 70	75	3.5
XBD17.1/25-100L	15 25 32	1.89 1.71 1.53	1450	65 72 70	90	3.5
XBD19.0/25-100L	15 25 32	2.10 1.90 1.70	1450	65 72 70	90	3.5
XBD4.0/40-150L	30 40 50	0.44 0.40 0.36	1450	75 80 77	30	3.5
XBD6.0/40-150L	30 40 50	0.66 0.60 0.54	1450	75 80 77	37	3.5
XBD8.0/40-150L	30 40 50	0.88 0.80 0.72	1450	75 80 77	45	3.5
XBD10.0/40-150L	30 40 50	1.10 1.00 0.90	1450	75 80 77	55	3.5
XBD12.0/40-150L	30 40 50	1.32 1.20 1.08	1450	75 80 77	75	3.5
XBD14.0/40-150L	30 40 50	1.54 1.40 1.26	1450	75 80 77	75	3.5
XBD16.0/40-150L	30 40 50	1.76 1.60 1.44	1450	75 80 77	90	3.5
XBD5.0/45-150L	32 45 55	0.54 0.50 0.44	1450	72 76 73	37	4.0
XBD7.5/45-150L	32 45 55	0.87 0.75 0.66	1450	72 76 73	55	4.0
XBD10.0/45-150L	32 45 55	1.08 1.00 0.8	1450	72 76 73	75	4.0
XBD12.5/45-150L	32 45 55	1.35 1.25 1.10	1450	72 76 73	90	4.0
XBD15.0/45-150L	32 45 55	1.62 1.50 1.32	1450	72 76 73	110	4.0
XBD17.5/45-150L	32 45 55	1.89 1.75 1.54	1450	72 76 73	132	4.0
XBD20.0/45-150L	32 45 55	2.16 2.00 1.76	1450	72 76 73	132	4.0
XBD22.5/45-150L	32 45 55	2.43 2.25 1.98	1450	72 76 73	160	4.0
XBD6.0/75-200L	50 75 90	0.66 0.60 0.54	1450	72 84 86	90	4.5
XBD9.0/75-200L	50 75 90	0.99 0.90 0.81	1450	72 84 86	110	4.5
XBD12.0/75-200L	50 75 90	1.32 1.20 1.08	1450	72 84 86	132	4.5
XBD15.0/75-200L	50 75 90	1.65 1.50 1.35	1450	72 84 86	160	4.5
XBD18.0/75-200L	50 75 90	1.98 1.80 1.62	1450	72 84 86	200	4.5
XBD4.0/80-200L	60 80 100	0.45 0.40 0.36	1450	70 79 77	55	5.0
XBD6.0/80-200L	60 80 100	0.68 0.60 0.54	1450	70 79 77	75	5.0
XBD8.0/80-200L	60 80 100	0.90 0.80 0.72	1450	70 79 77	110	5.0
XBD10.0/80-200L	60 80 100	1.12 1.00 0.90	1450	70 79 77	132	5.0
XBD12.0/80-200L	60 80 100	1.35 1.20 1.08	1450	70 79 77	160	5.0
XBD14.0/80-200L	60 80 100	1.58 1.40 1.26	1450	70 79 77	160	5.0
XBD16.0/80-200L	60 80 100	1.80 1.60 1.44S	1450	70 79 77	200	5.0
