PW型臥式污水泵|耐腐蝕排污泵|不銹鋼排污泵|不銹鋼污水泵
流量：36-180m3/h；
揚程：8.5-48.5m；
電機功率：4-30KW；
轉速：960-2950r/min；
口徑：φ65-φ100；
介質溫度：≤100℃。
目錄
不銹鋼污水泵產品概述

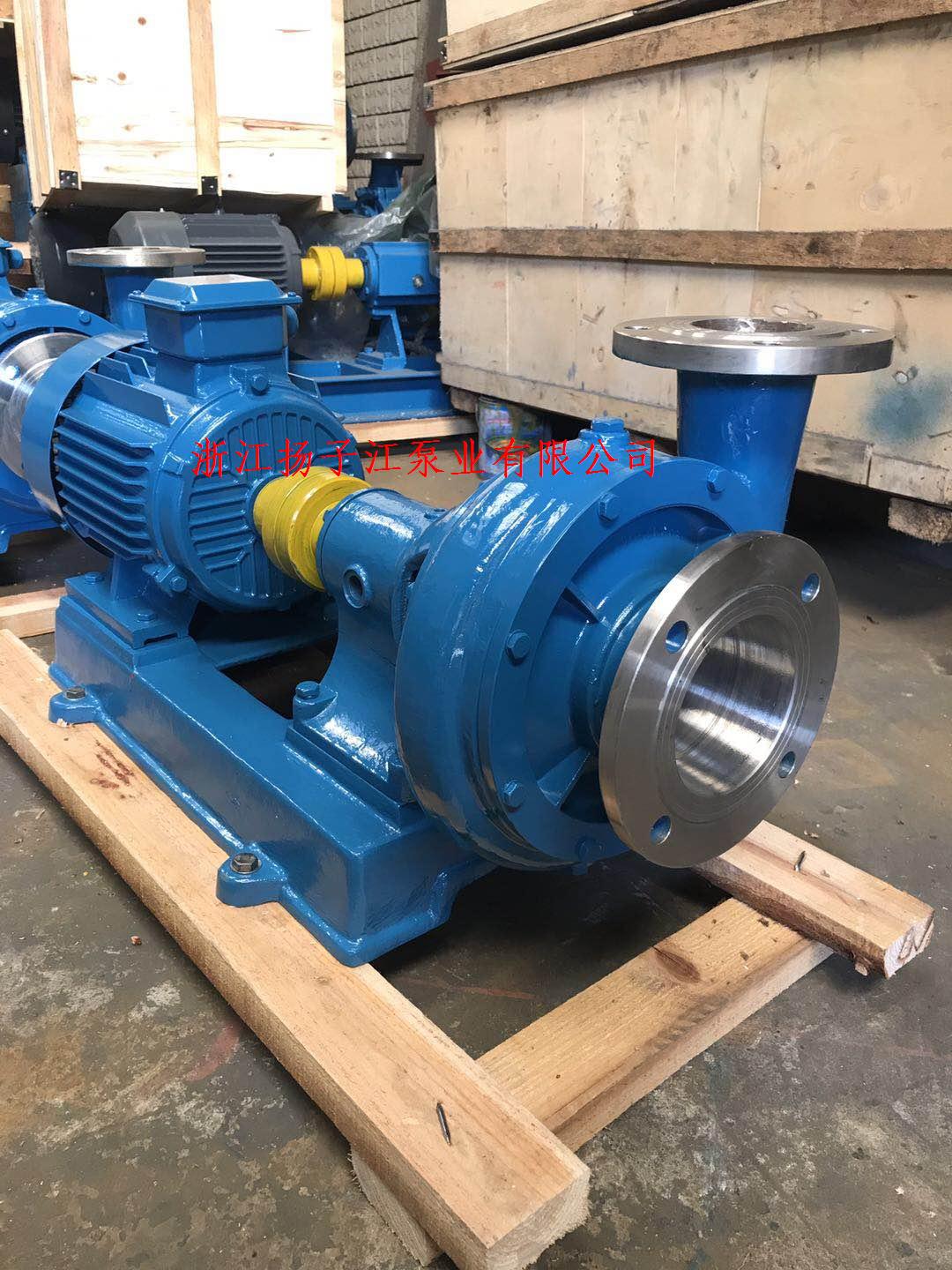

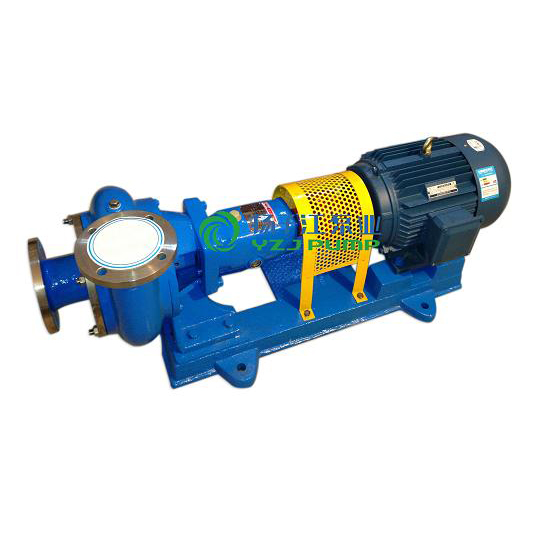

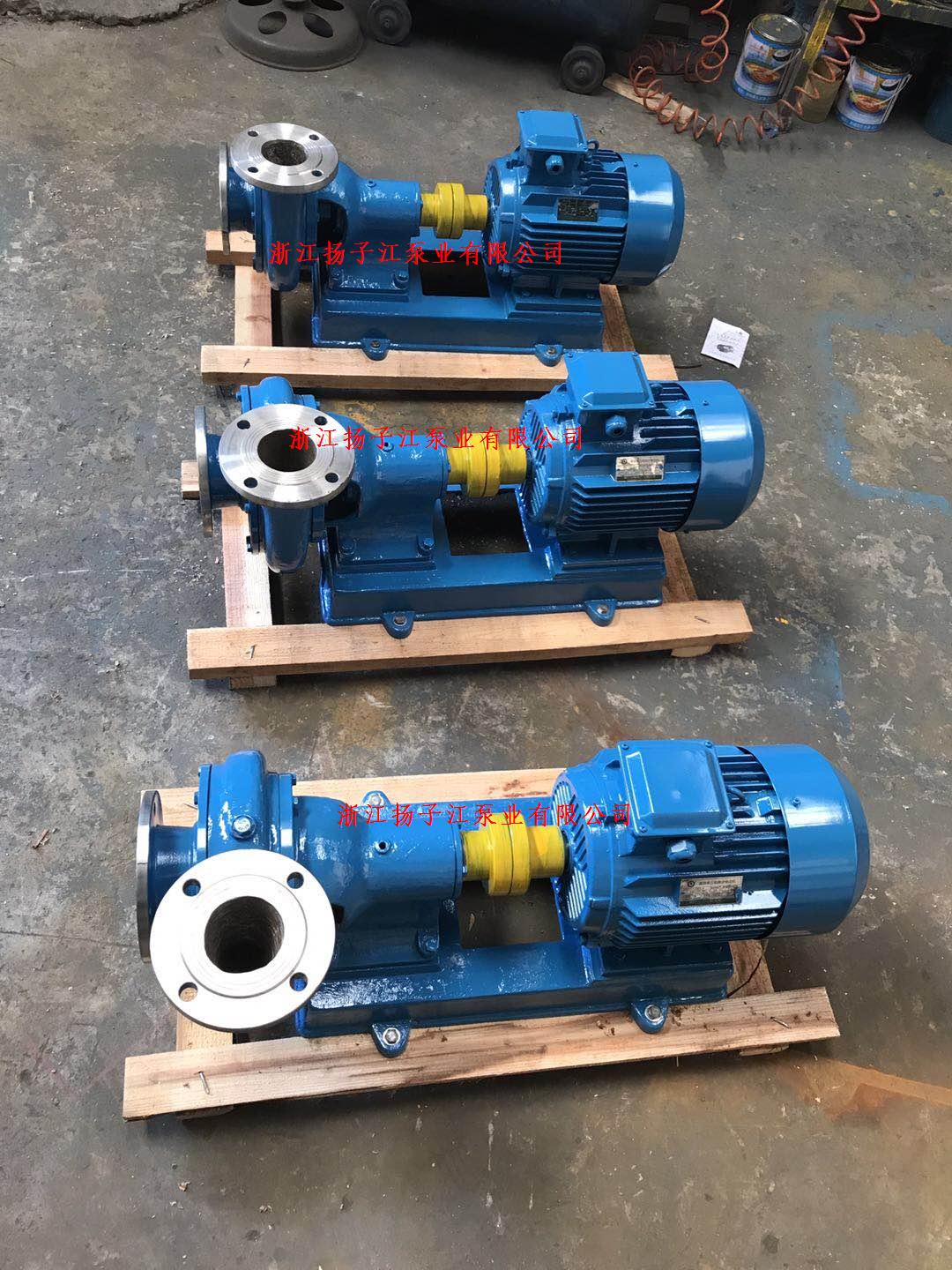

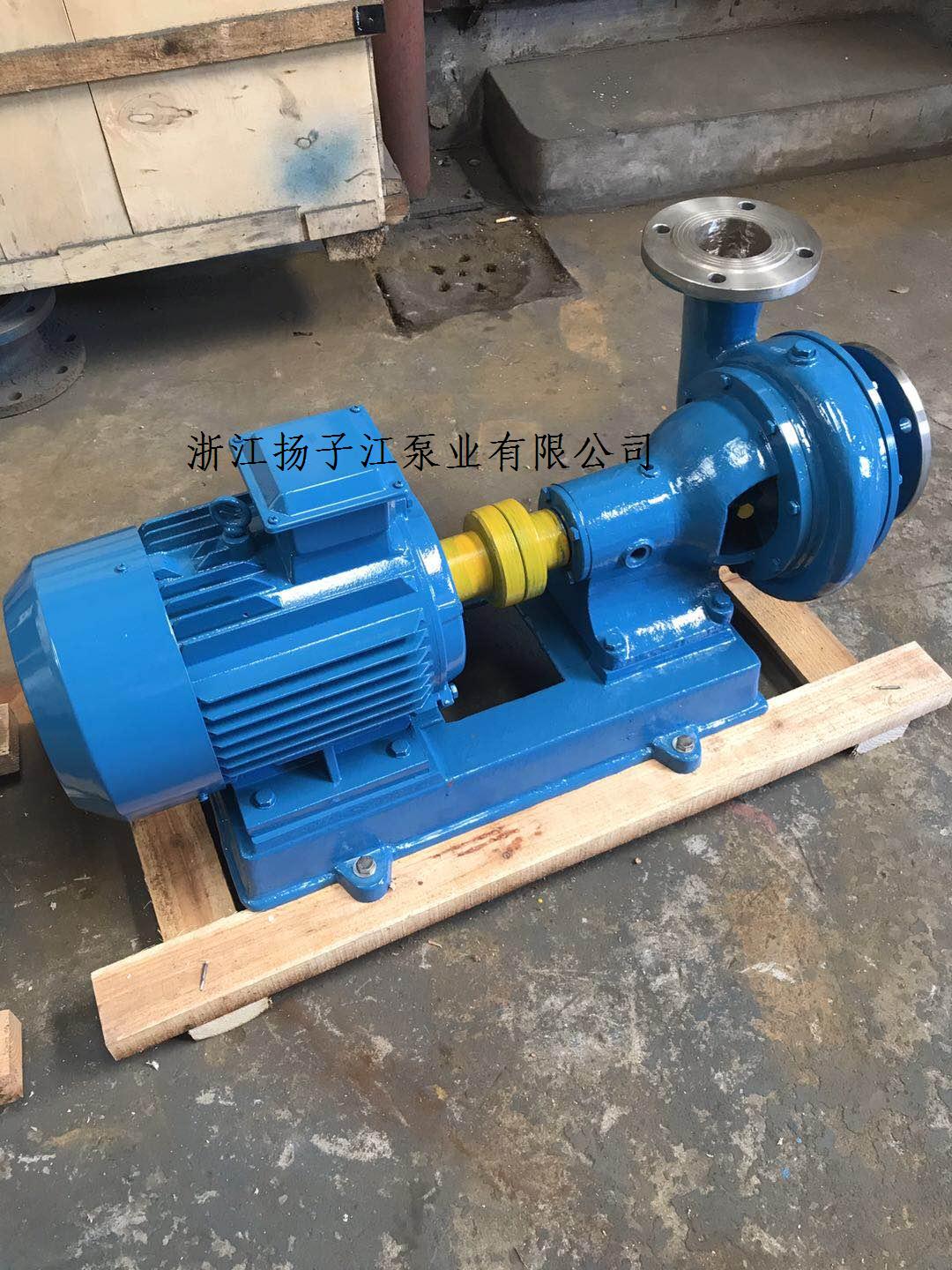

PW、PWF型污水泵是單級、單吸、懸臂式離心污水泵。泵吸入口為軸向水平方向，泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端面機械密封結構形式，泵與電機安裝在共同底盤上，通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。(材質、鑄鐵、不銹鋼)
不銹鋼排污泵適用范圍
1、PW普通型污水泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質，介質溫度不超過100℃。
2、PWF型耐腐蝕污水泵可輸送帶有酸性、堿性或其他腐蝕性的污水，廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用304不銹鋼材質制造，介質溫度不高于100℃。
不銹鋼排污泵技術參數
流量：36-180m3/h；
揚程：8.5-48.5m；
電機功率：4-30KW；
轉速：960-2950r/min；
口徑：φ65-φ100；
介質溫度：≤100℃。
不銹鋼排污泵型號意義
不銹鋼排污泵結構說明
本型泵主要由：泵蓋(1)，泵體(2),葉輪（3)，軸（15），軸封體(4)，軸承箱（11))及聯軸器部件等組成〈見圖1：結構圖〉
泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可才艮據需要改用皮帶傳動）。
葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。
葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。
泵的旋轉方向從驅動端看為順時針方向。
軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處于正常油位線。
本泵軸封采用油封團密封、密封性能好、更換方便。
密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換。
泵蓋和葉輪進口端的間隙f，密封環與葉輪裝配間隙T （見結構圖〉及配用底閥內徑列于表1。
|
型 號 |
F(mm) |
T(mm) |
底閥內徑 |
備 注 |
|
21/2PW |
2 |
0.15~0.22 |
Φ150 |
|
|
4PW |
2 |
0.175~0.255 |
Φ200 |
|
PW型臥式污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，PW型臥式污水泵廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。PW型臥式污水泵其性能范圍：流量Q為10～125m3/h；揚程H為10～18m，過流部件材料有采用ZG1Cr18Ni9和HT200兩種。PW型臥式污水泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平垂直方向。
不銹鋼排污泵產品參數
|
型號 |
流量Q |
揚程 |
轉速 |
功率(kw) |
效率 |
汽蝕余量(NPSH)r |
||
|
(m3/h) |
(L/s) |
軸功率 |
電動機功率 |
|||||
|
50PWF-65 |
10 |
2.75 |
18 |
1440 |
2.35 |
4 |
20.5 |
5 |
|
14.5 |
4 |
16 |
2.47 |
25.5 |
||||
|
19 |
5.25 |
14.5 |
2.58 |
29 |
||||
|
80PWF-100 |
42 |
11.7 |
14 |
1440 |
3.5 |
5.5 |
45.5 |
4.5 |
|
56 |
15.5 |
13.5 |
4.1 |
50 |
||||
|
72 |
20 |
12.5 |
4.5 |
54.5 |
||||
|
100PWF-125 |
80 |
22.2 |
14 |
1440 |
5.5 |
7.5 |
55 |
4 |
故障及解決方法
|
故 障 |
原 因 |
解決方法 |
|
1、水泵不吸水，壓力表及真空表指針劇烈跳動。 |
注入水泵的水不夠，進水管路漏氣。 |
繼續注水、設法堵塞漏氣處。 |
|
2、流量減少或揚程下降。 |
1) 水泵或進出水管阻塞。 2) 密封環或葉輪磨損嚴重。 3) 轉速低于規定值。 |
1) 清洗泵或管路。 2) 更換損壞的另件。 3) 調整至額定轉速。 |
|
3、水泵軸功率過大 |
1) 流量超過使用范圍 2) 發生機械摩擦。 |
1) 調整流量在規定范圍內運行。 2) 檢查磨損原因加以消除。 |
|
4、水泵內部聲音反常，水泵吸不上水或泵振動。 |
1) 泵吸水高度太高，吸水管阻力過大或流量水太大。 2) 吸水管路漏氣。 3) 泵與電機軸不同心。 4) 有些部件螺釘松動。 |
1) 降低吸水髙度，減少吸水管路阻力，或調整出水闬閥以減少流量。 2) 消除漏氣。 3) 調整果與電機軸同心。 4) 擰緊螺釘。 |
|
5、軸承過熱。 |
1) 潤滑油過多或不足，或變質。 2) 泵軸與電機軸不同心。 |
1) 加油或換油。 2) 調整泵與電機軸同心。 |
裝配與拆卸
先檢查各另、部件有無存在影響裝配的缺陷，然后將其擦洗干凈后，方可進行裝配。
1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。
2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。
3、先將軸承裝入軸兩端，一起裝入軸承箱，然后裝上軸承壓蓋。
4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母并擰緊，然后裝上泵體和泵蓋。
拆卸與裝配須序相反。
安裝
1) 清除底座油戚及污垢，把底座放在地基上。
2) 用水平儀檢查底座水平，允許用鍥鐵找平。
3) 用水泥澆灌底座和地腳螺栓孔眼。
4) 水泥干涸后，檢查底座和地腳螺栓是否松動，合適后擰緊螺母，重新檢查水平。
5) 清理底座的支持平面及水泵和電機腳平面，然后把泵與電機裝上底座。
6) 檢查水平與電機中心是否一致，不一致可用薄鐵片調整使其同心（薄鐵片不得多于3片），聯軸器間應留有2-3mm間隙。
測量聯軸器外園上、下、左、右其差值不得超過0.1mm，兩聯軸器端面間咪在園周上大與小間隙差不得超過0.3mm,泵外形及安裝尺寸見圖4表5.
注意事項
1) 泵進出口水管應設支承，不得以泵體作支承：
2) 出口水管路應裝設閘閥；在泵吸入管路進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。
外型及安裝尺寸
|
泵型號 |
底座型號 |
電機 號 |
外型及安裝尺寸 |
||||||||||||||||||
|
L1 |
L2 |
L |
B1 |
B |
H1 |
H2 |
h |
H1 |
H2 |
H |
B1 |
a |
f |
X |
L4 |
L5 |
N-d |
L6 |
|||
|
2½pw |
2½PW-y112M-4 |
y112M-4 |
125 |
534 |
779 |
385 |
445 |
35 |
180 |
470 |
265 |
270 |
423 |
190 |
160 |
411 |
17 |
|
|
4-Φ24 |
350 |
|
2½PW-y160M-4 |
y160M-4 |
155 |
575 |
885 |
430 |
490 |
385 |
495 |
255 |
|
|
4-Φ24 |
|||||||||
|
2½PW-y180M-4 |
y180M-4 |
122 |
700 |
942 |
420 |
480 |
40 |
490 |
430 |
290 |
540 |
285 |
|
|
4-Φ24 |
||||||
|
4PW |
4PW-y160M-6 |
y160M-6 |
145 |
590 |
890 |
430 |
490 |
40 |
180 |
586 |
385 |
280 |
505 |
255 |
214 |
444.5 |
16 |
|
|
4-Φ24 |
400 |
|
4PW-y200l1-4 |
y200l1-4 |
145 |
670 |
1025 |
536 |
596 |
600 |
475 |
300 |
575 |
310 |
|
|
4-Φ24 |
|||||||
1、起動
1）檢查軸承箱內是否已加油、油位是否正常油位線。
2）檢查電機旋轉方向是否與泵的旋轉方向一致。
3）關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。
4）啟動電機、并打開壓力表旋塞。
5）待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水管路上的閘閥到需要為止。
2、停止
1) 先慢慢關閉出水管路閘閥，然后切斷電源。
2) 若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。
3) 若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。
3、運轉
1) 在泵運轉過程中，必須注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。
2) 軸承高溫度不得超過75℃。
3) 軸承油應保持在正常油位線，不能過高或過低，過低應及時加油。
4) 密封環與葉輪的配合間隙，大于以下規定值時應更換新的密封環。
吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時
吸水口直徑>100mm時，直徑方向總間咪≥2mm時
訂貨須知
一、①臥式污水泵產品名稱與型號②臥式不銹鋼污水泵口徑③臥式污水泵揚程（m）④臥式污水泵流量⑤臥式污水泵電機功率（KW）⑥臥式污水泵轉速（r/min）⑦臥式污水泵電壓〔V〕⑧臥式污水泵吸程（m）⑨臥式污水泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定揚子江公司的臥式污水泵產品型號，請按臥式污水泵型號直接向揚子江銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
